Architecture Réseau IPTV : Analyse Technique Approfondie Multicast vs Unicast

Introduction : Le Défi de la Scalabilité dans la Distribution Vidéo

Dans l'écosystème actuel de la diffusion numérique, la distinction entre IPTV (Internet Protocol Television) opérée par les fournisseurs d'accès internet et les services OTT (Over-The-Top) comme Netflix ou YouTube repose fondamentalement sur l'architecture de transport des paquets : le Multicast et l'Unicast. Pour un architecte réseau ou un ingénieur système, comprendre cette dichotomie ne se limite pas à connaître les définitions, mais implique une maîtrise des protocoles de couche 3 (réseau) et couche 4 (transport) du modèle OSI.

Le défi technique majeur réside dans la gestion de la bande passante et la latence. Alors que la vidéo 4K et bientôt 8K devient la norme, la charge sur les backbones réseaux est exponentielle. L'Unicast, bien que simple à déployer sur le web public, montre ses limites en termes de scalabilité linéaire : chaque utilisateur consomme un flux unique. À l'inverse, le Multicast offre une efficacité spectrale inégalée mais impose des contraintes matérielles rigoureuses (routeurs compatibles IGMP, switchs gérés) qui le rendent complexe à implémenter hors des réseaux fermés (Walled Gardens).

Cet article technique dissèque les mécanismes de routage, l'encapsulation des paquets, et les stratégies d'optimisation QoS nécessaires pour garantir une expérience IPTV fluide, en comparant techniquement les deux approches.

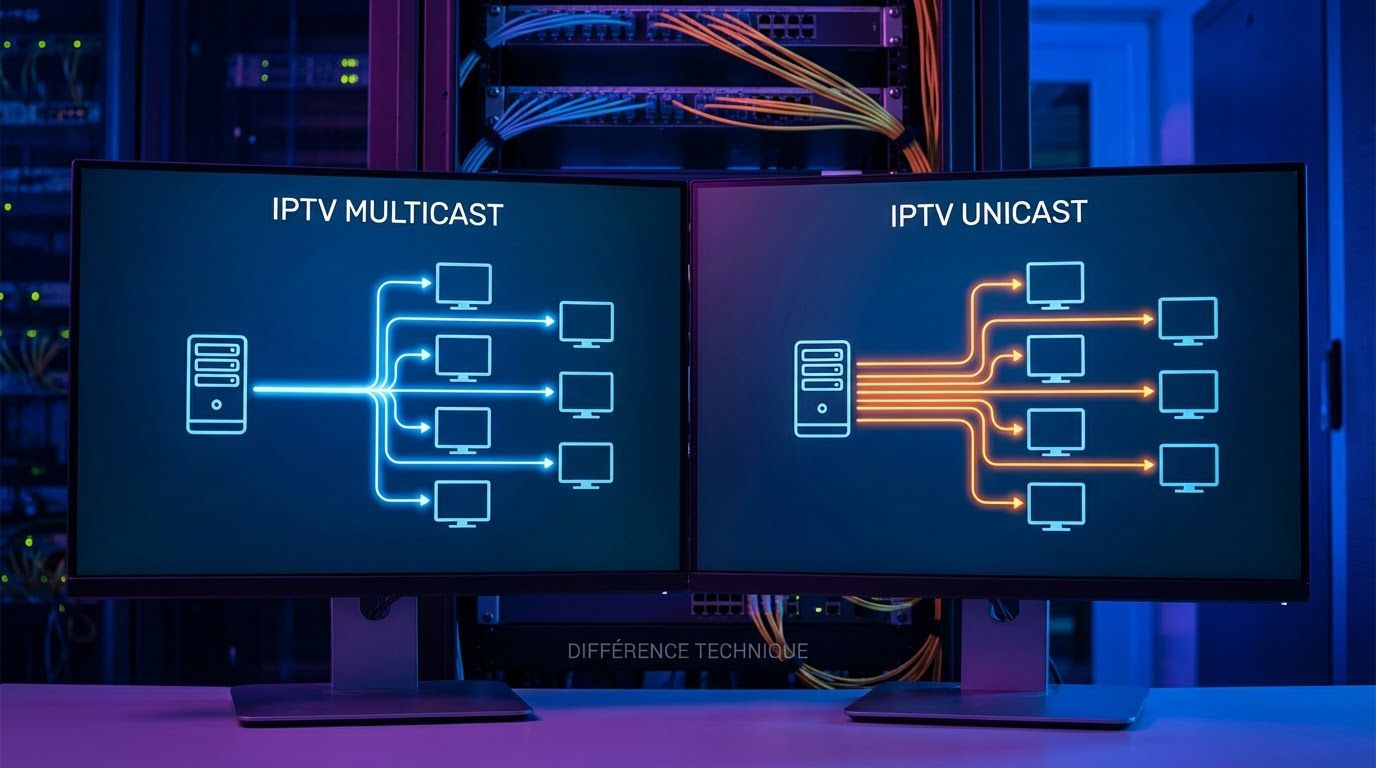

1. Fondamentaux Architecturaux : Modèles de Distribution

L'Approche Unicast : Le Modèle OTT

L'Unicast est le mode de communication point-à-point standard utilisé par la majorité du trafic Internet (HTTP/HTTPS). Dans ce modèle, le serveur établit une session distincte pour chaque client. Si 1000 utilisateurs regardent le même flux vidéo à 5 Mbps, le serveur doit envoyer 5000 Mbps (5 Gbps) de données.

Techniquement, l'adresse IP de destination dans l'en-tête IP est unique à chaque récepteur. Les routeurs intermédiaires traitent chaque flux indépendamment. Bien que cela crée une redondance massive de données sur le réseau, l'Unicast permet l'utilisation de protocoles adaptatifs comme HLS (HTTP Live Streaming) ou MPEG-DASH, qui ajustent la qualité en fonction de la bande passante disponible de l'utilisateur final. C'est la méthode privilégiée pour la VOD (Video on Demand).

L'Approche Multicast : Le Modèle IPTV FAI

Le Multicast (IP Multicast) est une technique d'optimisation de bande passante "One-to-Many". Le serveur envoie une seule copie du flux vers une adresse de groupe Multicast (plage 224.0.0.0 à 239.255.255.255). Les routeurs du réseau répliquent les paquets uniquement lorsque c'est nécessaire, c'est-à-dire lorsqu'ils atteignent un embranchement vers plusieurs abonnés ayant demandé ce flux.

Si 1000 utilisateurs regardent le même canal à 5 Mbps, la charge sur le serveur source reste de 5 Mbps. La charge est répartie sur les routeurs de bordure et d'accès. Ce modèle est essentiel pour la télévision linéaire en direct (Live TV) fournie par les FAI (Orange, Free, SFR, Bouygues, etc.), car il garantit que le backbone n'est pas saturé lors d'événements majeurs (comme la Coupe du Monde).

2. Analyse des Protocoles : La Guerre TCP vs UDP

Transport Layer : Fiabilité vs Vitesse

La différence la plus critique entre les implémentations IPTV Unicast et Multicast réside dans la couche transport (Layer 4).

• Unicast (TCP) : La majorité des flux OTT utilisent TCP. TCP garantit la livraison des paquets via un mécanisme d'accusé de réception (ACK) et de retransmission. Si un paquet vidéo est perdu, le lecteur attend sa retransmission. Cela introduit une latence inévitable (buffering) mais assure une image sans artefacts.
• Multicast (UDP/RTP) : L'IPTV traditionnelle utilise UDP encapsulant souvent RTP (Real-time Transport Protocol). UDP est un protocole "Fire and Forget". Il n'y a pas de handshake, pas d'ACK, et pas de retransmission. Si un paquet est perdu à cause de la congestion, il est perdu définitivement, ce qui se traduit par des macro-blocs ou des artefacts visuels (glitchs) à l'écran. La latence est cependant extrêmement faible.

3. Gestion du Réseau Local : IGMP Snooping et VLANs

Pour que le Multicast fonctionne efficacement au sein d'un réseau local, le protocole IGMP (Internet Group Management Protocol) est indispensable.

Le Problème du "Multicast Flooding"

Par défaut, un switch réseau de couche 2 traite les trames Multicast comme des trames Broadcast : il les envoie sur tous les ports. Si votre décodeur TV reçoit un flux 4K à 20 Mbps, le switch va inonder tous les autres ports (PC, imprimantes, points d'accès Wi-Fi) avec ces 20 Mbps de données inutiles. Cela sature le Wi-Fi et ralentit tout le réseau.

La Solution : IGMP Snooping

L'IGMP Snooping est une fonctionnalité des switchs administrables (Managed Switches). Le switch "espionne" les conversations IGMP entre le routeur et les hôtes.

1. Le décodeur TV envoie un message IGMP Join pour rejoindre le groupe 239.1.1.1 (une chaîne TV).
2. Le switch intercepte ce message et note que le Port 4 veut ce flux.
3. Lorsque le flux Multicast arrive du routeur, le switch l'envoie uniquement vers le Port 4.
4. Lorsque le décodeur change de chaîne (IGMP Leave), le switch coupe le flux vers ce port.

4. Installation et Optimisation QoS pour l'IPTV

Pour garantir la stabilité des flux IPTV, en particulier en Multicast UDP, la mise en place d'une politique de Qualité de Service (QoS) est primordiale.

Priorisation DSCP/CoS

Dans un environnement mixte (Data + Voix + Vidéo), les paquets IPTV doivent être marqués pour être traités prioritairement par les routeurs et switchs.

• DSCP (Layer 3) : Les paquets IPTV doivent être tagués avec une valeur DSCP élevée, souvent CS4 ou AF41, pour garantir qu'ils ne soient pas droppés en cas de congestion de la file d'attente.
• 802.1p / CoS (Layer 2) : Sur les trames Ethernet, on utilise souvent la priorité 4 ou 5 pour la vidéo.

Segmentation par VLAN

Une bonne pratique architecturale consiste à isoler le trafic IPTV dans un VLAN dédié (ex: VLAN 100). Cela présente deux avantages :

5. Compatibilité Matérielle et Goulots d'Étranglement

Le choix du matériel est souvent la cause première des problèmes IPTV.

Routeurs

Les routeurs grand public bas de gamme ont souvent des implémentations IGMP Proxy défaillantes. Pour une installation stable, le routeur doit supporter IGMPv3. IGMPv3 permet le "Source Specific Multicast" (SSM), qui améliore la sécurité et l'efficacité en permettant au client de spécifier non seulement le groupe multicast, mais aussi l'adresse IP de la source.

Switchs

L'utilisation de "Hubs" ou de switchs non-manageables est à proscrire pour l'IPTV Multicast. Un switch compatible IGMP Snooping v2/v3 est obligatoire. De plus, le switch doit avoir un fond de panier (backplane) suffisant pour gérer le débit simultané de tous les ports sans bloquer (Non-blocking architecture).

Interfaces Wi-Fi

Le Multicast sur Wi-Fi est techniquement complexe. Le standard 802.11 transmet souvent le Multicast à la vitesse de base la plus basse (souvent 1 ou 6 Mbps) pour assurer que tous les clients le reçoivent, ce qui tue la bande passante. Des fonctionnalités comme "Multicast to Unicast conversion" sur les points d'accès professionnels (Ruckus, Ubiquiti, Cisco) sont nécessaires pour transformer le flux en Unicast au niveau de la borne Wi-Fi (Layer 2) pour une transmission rapide vers le client.

6. Données Comparatives Techniques

7. Diagnostic Réseau et Latence

Pour un administrateur système, tester la stabilité de la connexion UDP est crucial pour diagnostiquer les problèmes de "freeze" ou de pixellisation en IPTV. Un simple Ping (ICMP) ne suffit pas car il ne reflète pas le comportement du trafic UDP continu.

Voici un script Bash technique utilisant iperf3 pour simuler un flux UDP et analyser la gigue (jitter) et la perte de paquets, qui sont les vrais ennemis de l'IPTV.

#!/bin/bash
# Script de Diagnostic IPTV - Test de Jitter et Perte UDP
# Prérequis : iperf3 doit être installé sur le serveur cible et le client
# Usage : ./iptv_diag.sh [IP_SERVEUR]

TARGET_IP=$1
DURATION=30
BANDWIDTH="10M" # Simule un flux HD/4K standard

if [ -z "$TARGET_IP" ]; then
    echo "Erreur : Veuillez spécifier l'IP du serveur cible."
    echo "Usage : $0 "
    exit 1
fi

echo "========================================================"
echo "Démarrage du diagnostic IPTV UDP vers $TARGET_IP"
echo "Simulation de flux : $BANDWIDTH sur $DURATION secondes"
echo "========================================================"

# Exécution du test en mode client UDP (-u), rapport détaillé (-V)
# -b : bande passante cible
# -t : durée
# -R : Reverse mode (Serveur vers Client, simule le téléchargement TV)

iperf3 -c $TARGET_IP -u -b $BANDWIDTH -t $DURATION -R --get-server-output

echo "========================================================"
echo "ANALYSE DES RÉSULTATS :"
echo "1. Jitter > 30ms : Risque élevé de saccades."
echo "2. Packet Loss > 0.1% : Risque d'artefacts visuels."
echo "========================================================"
